Для защиты труб от коррозии на стенки изделий наносят безгрунтовое силикатно-эмалевое покрытие. Изоляционный слой предотвращает коррозионное разрушение стенок трубопроводов. Покрытие устойчиво к агрессивному воздействию кислот и щелочей температурой до 300°C.
Силикатная эмаль представляет собой затвердевшую неорганическую массу, которая в несколько слоёв наплавляется на стальные детали трубопровода. В состав защитного материала входят кремнезем, природные силикаты, минералы. Эмалирование повышает срок службы изделий, а также увеличивает прочность трубопроводной арматуры.
Силикатным составом покрывают:
- щелочные и сбросные трубопроводы;
- нефтепроводы;
- запорно-регулирующую арматуру коммунальных систем и тепловых сетей;
- оборудование химводоочистки;
- элементы насосных установок, эжекторы;
- цистерны и емкости для хранения химических жидкостей.
Трубы с заводской изоляцией выпускают с внутренним, наружным и двухсторонним покрытием. Технологический процесс выполняют на промышленных поточных линиях высокой производительности. Процедуру проводят двумя способами: либо обжигом в печи, что является устаревшим вариантом, либо нагрев индукционными токами.
Подготовка поверхности: Дробеструйная очистка и активация металла
Качество силикатно-эмалевого покрытия на 70% зависит от чистоты и микрорельефа подложки. В отличие от лакокрасочных материалов, эмаль требует идеальной адгезии, которая достигается только путем механической обработки. Перед нанесением шликера трубы проходят этап дробеструйной очистки до степени Sa 2.5 или Sa 3 по международному стандарту ISO 8501-1.
В процессе обработки стальная дробь на высокой скорости удаляет с поверхности окалину, ржавчину и жировые загрязнения. Помимо очистки, этот процесс создает необходимую шероховатость (анкерный профиль), увеличивая площадь фактического контакта металла с эмалью. Если пропустить этот этап, при обжиге возникнет явление «отлупа» — мгновенного отслоения стеклянной массы из-за отсутствия диффузионных связей. После очистки труба должна быть эмалирована в течение нескольких часов, чтобы не допустить образования вторичной оксидной пленки.
Недостатки эмалирования труб в печах
Конструкция обжигательных камер включает телескопический подъемник, гидравлические приборы, электротехническое оборудование. Чтобы получить нужный результат нужно обжечь поверхность несколько раз. При нагреве энергия расходуется неравномерно: часть её уходит на обогрев подставок, вспомогательных устройств.

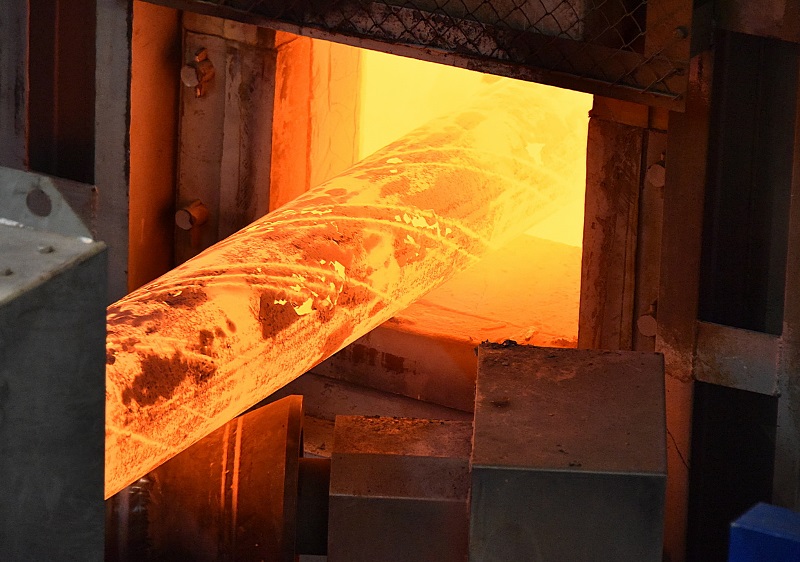

Эмалирование труб в печи
Высота эмалированных печей достигает 30 метров. Из-за крупных габаритов установка занимает много места, под которое требуется специально оборудованное помещение. Как следствие, одним из главных минусов метода является его высокая стоимость.
Прочие недостатки:
- у свода печи эмалевое покрытие быстро сгорает, а другие участки остаются сырыми;
- долгая продолжительность печного обжига: от получаса до двух часов;
- непостоянная температура оплавления;
- образование на поверхности пузырьков с газом;
- строгие требования к обрабатываемому изделию: равная толщина стенок по всей поверхности, размер не более вместимости печной камеры, повышенная жесткость материала.
Индукционный нагрев для эмалирования труб
Нанесение антикоррозионного покрытия методом индукционного нагрева проще и дешевле, чем обжиг в печи. Принцип основан на прохождении детали через кольцо индуктора, в котором токи высокой частоты создают электромагнитное поле. Заготовка нагревается до температуры 800°C за несколько секунд, а шликер на ее поверхности оплавляется, формируя силикатно-эмалевый слой. Индуктор проходит все участки, двигаясь параллельно и не касаясь обрабатываемой поверхности.
Основные преимущества:
- быстрая скорость нагрева предотвращает вскипание эмали;
- наличие автоматического режима;
- компактность станка по сравнению с печью;
- равномерная передача тепла обеспечивает высокое качество покрытия;
- исключение дефектов на поверхности труб.
Отсутствие антикоррозионной защиты является главной причиной возникновения аварий на промысловых и нефтяных магистралях. Образование сквозных отверстий приводит к разгерметизации и утечке перемещаемых продуктов. Скопление отложений парафина и солей на внутренних участках труб повышает риск абразивного износа. Для бесперебойной транспортировки веществ необходимо устанавливать эмалированные элементы. Использование антикоррозионных покрытий позволяет сократить количество аварийных случаев, повысить срок эксплуатации сети, защитить окружающую среду от попадания в почву, атмосферу и воду вредных веществ.
Контроль качества и методы неразрушающего контроля
Готовое эмалевое покрытие — это диэлектрик, нанесенный на проводник (сталь). Это свойство позволяет проводить высокоточную проверку сплошности слоя с помощью высоковольтного искрового дефектоскопа. Прибор подает на щуп напряжение от 2 до 5 кВ (в зависимости от толщины слоя): если в эмали есть микротрещина или пузырек воздуха, в этой точке происходит электрический пробой, фиксируемый звуковым сигналом.
Помимо сплошности, в заводских лабораториях контролируются следующие параметры:
- Адгезия: Проверка на «отстрел» при механическом ударе по контрольному образцу.
- Толщина слоя: Измеряется магнитными толщиномерами, норма составляет от 0.3 до 0.6 мм.
- Химическая стойкость: Тестирование в кипящих растворах кислот и щелочей для подтверждения инертности состава.
- Шероховатость: Поверхность должна иметь зеркальный блеск, что гарантирует минимальное гидравлическое сопротивление при эксплуатации.
Технология монтажа и защита сварного стыка
Основной «ахиллесовой пятой» эмалированных трубопроводов долгое время считался процесс сварки. При нагреве зоны стыка до температуры плавления стали слой эмали в радиусе 50–100 мм неизбежно выгорает, оставляя металл беззащитным перед коррозией. Для решения этой проблемы в современной практике применяются три основных метода:
- Защитные втулки: Внутрь трубы в месте стыка вставляется тонкостенная втулка из нержавеющей стали с уплотнительными кольцами, которая физически перекрывает зону термического влияния.
- Специальные мастики: На края труб перед сваркой наносятся термостойкие пасты, которые при нагреве полимеризуются и восстанавливают герметичность внутреннего покрытия.
- Использование протекторных колец: Кольца из специальных сплавов обеспечивают электрохимическую защиту шва, предотвращая развитие питтинговой коррозии.
Правильный выбор метода защиты стыка гарантирует, что срок службы сварного соединения будет равен сроку службы самой трубы, который для эмалированных систем составляет не менее 40–50 лет.
