Особенности использования силикатно-эмалевого покрытия

Силикатно-эмалевое покрытие (СЭП) — это стеклообразная защитная пленка, сплавленная с металлической основой при высокой температуре. Она образует монолитный, газонепроницаемый барьер, который исключает контакт металла с агрессивной средой. Ключевые свойства покрытия — химическая инертность, высокая твердость, износостойкость и стабильность при резких перепадах температур, что делает его незаменимым решением для защиты трубопроводов и оборудования в промышленности.

Силикатно-эмалевое покрытие — это неорганическое, стеклообразное защитное покрытие, формируемое путём термического спекания смеси силикатов натрия, калия и бора с оксидами металлов на поверхности стали при температуре 780–850 °C. В отличие от органических эмалей, которые просто «накладываются» и со временем разрушаются под воздействием температуры или химикатов, силикатная эмаль проникает в микропоры металла, образуя монолитную керамическую структуру, физически связанную с основанием. Это явление называется «керамизацией» — металл перестаёт быть металлом в зоне покрытия, становясь частью стеклянной матрицы. Именно поэтому такие покрытия не отслаиваются при нагреве, не выделяют токсинов и не разрушаются под действием агрессивных сред. Их применение — не просто антикоррозийная мера, а фундаментальное изменение свойств поверхности, обеспечивающее долговечность до 40 лет.

Ключевым компонентом связующего является водное стекло — раствор силиката натрия или калия, который при нагреве превращается в бесцветное стекло. Добавление оксидов титана (TiO₂), цинка (ZnO) и марганца (MnO) придаёт покрытию цвет, улучшает адгезию и повышает устойчивость к УФ-излучению. При обжиге происходит диффузия кремния в сталь, формируя интерфазный слой Si–Fe–O, что обеспечивает адгезию в 3–5 раз выше, чем у эпоксидных систем. Эта технология, регламентированная ГОСТ 9.401-91, используется с XIX века и остаётся непревзойдённой в условиях экстремальных нагрузок.

Развитие материаловедения к началу третьего тысячелетия ознаменовалось серьезными достижениями в области создания принципиально новых типов покрытий для защиты металлов. Тем не менее эмаль, как древнейший синтетический материал, не утратила своего значения в наше время благодаря своим эксплуатационным и декоративным свойствам.

Конкуренция эмалированных покрытий с полимерными и композиционными материалами обусловила синтез новых составов эмалей, расширение номенклатуры изделий, создание в промышленности нетрадиционных технологий. Они охватывают производство фритт, шликеров, порошков, а также способы подготовки поверхности металлов, нанесение эмалевых покрытий и их обжига.

Эмалирование – процесс нанесения на поверхность металлических изделий тонкого слоя специальной эмали. К настоящему времени стало возможным говорить об эмалированном металле, как о композиционном материале, сочетающем прочностные свойства металлической основы с коррозионной стойкостью силикатных эмалей. Способ эффективно защищает от коррозии изделия из стали, чугуна, алюминия, титана, цветных металлов.

Применение эмалированных металлов

• Бытовая техника (кухонная и столовая посуда, газовые и электрические плиты, микроволновые печи, холодильники, стиральные и посудомоечные машины).
• Оборудование для химической и пищевой промышленности (реакторы, автоклавы, емкости, теплообменники, насосы, вентиляционные системы).
• Магистральные трубопроводы нефти и газа, системы мелиорации, коммунальные сети водо- и теплоснабжения.
• Архитектурно-строительные изделия для облицовки зданий, тоннелей, станций метрополитена, вокзалов.
• Сельскохозяйственные сооружения (железная кровля).
• Энергетическое и транспортное оборудование (теплообменники, экономайзеры, детали турбин, двигатели внутреннего сгорания).
• Металлургическое оборудование (литейные формы, слитки, слябы, пульпопроводы).
• Детали узлов электронной, лазерной, медицинской техники.

Достоинства эмалевых покрытий

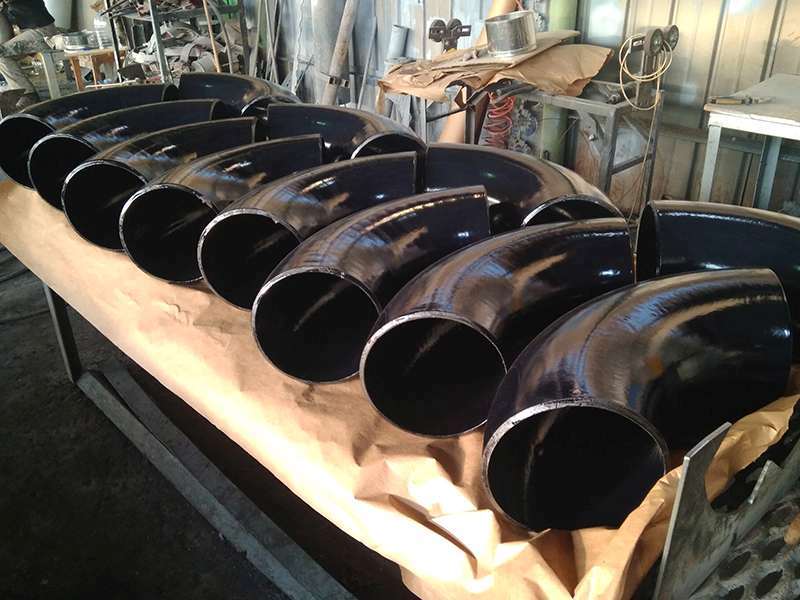

Силикатные эмали изготавливают из сравнительно дешевых и доступных материалов. Типы эмалевых составов: грунтовые, покровные, безгрунтовые. Способы нанесения – мокрый (шликерный) и пудровый. При оплавлении используют печной или индукционный нагрев. Трубы и детали трубопровода эмалируют безгрунтовым силикатно-эмалевым покрытием.

Преимущества силикатной эмали:

• повышенная коррозионная стойкость к растворам кислот, щелочей, солей при температуре до 300°С (в специальных случаях до 600°С);
• неизменность эксплуатационных свойств с течением времени;
• полное отсутствие склонности к старению;
• зеркально-гладкая поверхность с низким коэффициентом трения;
• отсутствие адгезии к поверхности высоковязких полимерных веществ и твердых выделений из транспортируемой среды;
• легкость очистки, высокая гигиеничность, устойчивостью к коррозии;
• повышенная прочность на истирание, стойкость к воздействию атмосферного воздуха.

Эмалирование позволяет решать вопросы дизайна бытовых, промышленных, сувенирных изделий. Уникальный внешний вид создают с помощью декоративно-художественной, ручной, механизированной обработки.

При небольшом повреждении силикатно-эмалевого покрытия коррозия не прогрессирует. Благодаря твердости покрытие обладает длительным сроком службы. Конкуренты эмали в устойчивости к сильным реагентам при высоких температурах: платина, золото, серебро, тантал.

Преимущества: почему это решение лучше других

Главные достоинства силикатно-эмалевого покрытия — термостойкость до +800 °C, химическая инертность к кислотам и щелочам, антипригарные свойства, долговечность 15–40 лет и экологическая безопасность. Оно не содержит VOC, не горюче, не выделяет ядовитых газов при пожаре. Гладкая поверхность снижает трение, предотвращает налипание осадков и облегчает очистку — это особенно важно в пищевой и фармацевтической промышленности. Кроме того, покрытие не требует обслуживания — если нанесено правильно, оно служит десятилетиями без ремонта. По данным ASTM C695, оно сохраняет целостность после 500 циклов нагрева до +700 °C и охлаждения до −50 °C.

Сравнение с другими видами покрытий

Выбор защитного покрытия напрямую влияет на срок службы, надежность и стоимость эксплуатации трубопровода. Силикатная эмаль выгодно отличается от альтернативных решений по комплексу характеристик.

Органические (эпоксидные, лаковые) покрытия

Это полимерные пленки, которые уступают СЭП по ряду ключевых параметров. Их недостатки:

• Ограниченная термостойкость и более низкая рабочая температура.

• Подверженность термо- и УФ-старению, что со временем снижает защитные свойства.

• Повышенная проницаемость для влаги и газов.

• Риск размягчения и разрушения под воздействием растворителей или при нагреве.

• Меньшая стойкость к абразивному износу.

Цементно-песчаные покрытия

Данный тип изоляции имеет серьезные механические и гидравлические ограничения. Высокая шероховатость поверхности увеличивает сопротивление потоку и способствует образованию отложений, уменьшая проходное сечение трубы. Покрытие чувствительно к вибрациям и ударам, склонно к растрескиванию при динамических нагрузках и не обеспечивает гладкости, необходимой для минимизации отложений.

Полимерные и стеклопластиковые решения

Трубы из полимеров или стеклопластика обладают высокой коррозионной стойкостью, но их применение ограничено высокой стоимостью, а также лимитами по температуре и механическим нагрузкам. Для магистральных систем, где важны жесткость, термостойкость и длительный ресурс, они технически и экономически уступают стальным трубам с внутренним силикатно-эмалевым покрытием.

Ингибиторы коррозии

Применение ингибиторов — это временная мера, требующая постоянного дозирования реагентов, контроля их концентрации и, как следствие, непрерывных эксплуатационных расходов. Эффективность такого метода нестабильна и сильно зависит от состава и режима потока рабочей среды.

Технологические методы нанесения покрытия

Печной метод

Классическая технология, при которой труба с нанесенным слоем эмали-шликера многократно нагревается в стационарной печи. Этот метод энергоемок, требует громоздкого оборудования и сопряжен с риском неравномерного прогрева. Неравномерность нагрева может приводить к дефектам: порам, пузырям и внутренним напряжениям в покрытии.

Индукционный метод

Современная и эффективная российская технология. Тепло генерируется непосредственно в металле трубы под действием индуктора и передается эмали изнутри наружу. Это обеспечивает ряд преимуществ:

• Высокая скорость нанесения (1–2 м/мин) при стабильном качестве.

• Равномерный прогрев по всей длине и толщине стенки, что исключает дефекты.

• Минимальное количество газовых включений за счет контролируемого нагрева.

• Снижение энергозатрат и компактность оборудования.

Типы силикатно-эмалевых покрытий и их технические характеристики

СЭП обладают высокими эксплуатационными параметрами, подтвержденными стандартами.

• Толщина покрытия: 200–500 мкм.

• Прочность на удар: не менее 0,3 Дж.

• Адгезионная прочность к стали: 5,0 МПа.

• Диапазон рабочих температур: от −60 °C до +350 °C.

В зависимости от задач, применяются разные типы покрытий, для которых подбираются специальные композиции фритт (например, ЭСБТ-10, МК-5Р).

• СЭК — коррозионностойкое. Предназначено для агрессивных сред с pH от 2 до 12. Используется в нефтехимии и водоподготовке.

• СЭА — гладкостное. Предотвращает отложения парафина и солей, снижает гидравлическое сопротивление и частоту очисток.

• СЭКА — комбинированное. Сочетает стойкость к коррозии и абразивному износу, идеально для сред с твердыми частицами.

Практическое решение: защита сварного стыка

Целостность покрытия в зоне сварки — критически важный аспект. Для этого применяется технология с использованием эмалированных соединительных втулок (ВСЭ) и монтажного шликера.

1. В стык между трубами устанавливается втулка ВСЭ, которая защищает кромки основного покрытия.

2. Зазор заполняется специальным монтажным шликером.

3. При выполнении кольцевого сварного шва тепло от сварки спекает шликер, формируя сплошной и герметичный эмалевый слой в зоне стыка.

В результате создается непрерывная защитная оболочка без слабых мест. Качество соединения подтверждается визуальным и электроискровым контролем.

Экономическая эффективность и эксплуатационные выгоды

• Снижение гидравлического сопротивления в 1,5 раза. Это позволяет увеличить пропускную способность или использовать трубы меньшего диаметра, снижая металлоемкость проекта в 1,2 раза.

• Быстрая окупаемость. Инвестиции в трубы с СЭП возвращаются за 1,5–2 года за счет экономии энергии на перекачку, сокращения простоев и увеличения межремонтных интервалов.

• Комбинированная защита. Внутреннее СЭП отлично сочетается с наружной полиэтиленовой, пенополиуретановой или эпоксидной изоляцией для защиты от почвенной коррозии.

Стандарты и мировое признание

Технология силикатного эмалирования соответствует отраслевым нормам ГОСТ и корпоративным стандартам, таким как ОТТ-23.080.00-КТН-137-09 для объектов АК «Транснефть». Покрытия широко применяются в США, Германии, Японии и других промышленно развитых странах. Показательно, что в США объем выпуска эмалированных труб превышает производство труб из нержавеющей стали, что подтверждает надежность и востребованность технологии.
