Срок службы магистральных трубопроводов напрямую зависит от скорости коррозионного износа. Разрушение металлических конструкций приводит не только к значительным финансовым потерям, но и представляет серьёзную угрозу экологии, безопасности персонала и качеству транспортируемых сред.
Коррозии подвержены не только трубы, но и ответственные элементы системы — запорная и регулирующая арматура, сварные соединения, опоры и переходы. Ежегодные потери от коррозии в нефтегазовой отрасли составляют миллиарды рублей: снижение пропускной способности, аварийные простои, дорогостоящий ремонт, ликвидация последствий разливов и штрафы за нарушение экологических норм.
Контроль коррозии проводится в соответствии с требованиями Единой системы защиты от коррозии и старения (ЕСЗКС). Для подземных сооружений основным нормативным документом является ГОСТ 9.602-2016 "Сооружения подземные. Общие требования к защите от коррозии", который устанавливает методы проектирования, диагностики и эксплуатации защитных систем. Соблюдение этих требований — обязательное условие для обеспечения надёжности и долговечности инфраструктуры.
Срок службы трубопровода определяется скоростью коррозии. Разрушение вследствие коррозионного износа инженерных сетей влечет за собой финансовые потери и представляет угрозу экологии, безопасности труда, ухудшает качество транспортируемого продукта. Коррозионному поражению подвержены ответственные элементы систем: регулирующие и запорные устройства.
Причины коррозии трубопроводов бывают внешними и внутренними. К факторам внешней среды относят следующие виды негативных воздействий:
- Атмосферные;
- Атмосферная коррозия — развивается на наземных участках под действием влаги, кислорода и загрязнённого воздуха. Особенно активна в прибрежных и промышленных зонах.
- Почвенно-грунтовая коррозия — обусловлена влажностью, солевым составом, pH и удельным сопротивлением грунта. Наиболее агрессивны глинистые, болотистые и засоленные почвы.
- Биокоррозия (MIC) — вызвана микроорганизмами, особенно сульфатредуцирующими бактериями (SRB), которые продуцируют сероводород и разрушают как металл, так и защитные покрытия.
- Блуждающие токи — утечки постоянного тока от электрифицированного транспорта (метро, железная дорога), вызывающие анодное растворение металла в местах выхода тока.
- Индуцированные переменные токи — наводки от линий электропередачи, создающие локальные зоны коррозии даже без прямого контакта.
Внутренняя коррозия вызвана химическими свойствами передаваемых веществ завоздушиванием, динамическими нагрузками. Формирование осадочных отложений ускоряет процесс изменения структуры металла.
Коррозийное разрушение оборудования ежегодно обходится в миллиарды рублей: неэффективная эксплуатация, снижение транспортируемых объемов, ремонтные и сервисные расходы, аварии. Контроль коррозии трубопроводов осуществляется на основании нормативов Единой системы защиты от коррозии и старения (ЕСЗКС). Основной регулирующий документ для подземных сооружений ГОСТ 9.602-2016.

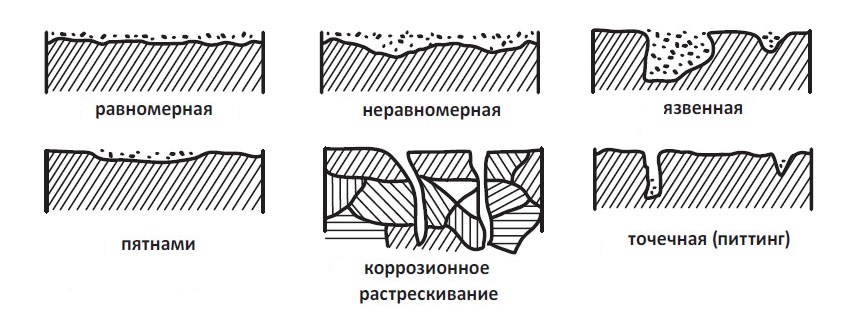

Виды коррозии трубопроводов
Железо активно реагирует с кислородом лишь при температуре +260 Со. В магистральных линиях не поддерживаются такие диапазоны, но окислительная реакция может быть спровоцирована конденсацией влаги в изолирующем слое, микрощелях сварных швов. Данное повреждение возникает при несоблюдении технологий прокладки и при длительном сроке службы.
Для магистралей характерны электрохимические механизмы разрушения. При химическом типе металл взаимодействует с окислителем без доступа влаги. При электрохимическом – влага присутствует, а вода, с растворенными в ней солями, служит электролитом.
Принято различать два вида коррозионных разрушений:
- Общие: распределяются равномерно, рассчитываются при проектировании;
- Локальные: появляются под влиянием активной среды и растягивающих нагрузок.
Механизмы возникновения и классификация коррозии
Магистральные трубопроводы представляют собой протяженные металлические конструкции, постоянно взаимодействующие с агрессивной средой. В основе их разрушения лежат сложные физико-химические процессы, которые принято разделять по механизму протекания на химические и электрохимические.
Электрохимическая коррозия
Теория микрогальванических парДля магистральных линий наиболее характерны электрохимические механизмы. В отличие от чисто химического типа, где металл взаимодействует с окислителем напрямую (например, при температурах выше +260°C, что редкость для эксплуатации ТЭК), электрохимическая коррозия протекает в присутствии электролита. Роль электролита в почве выполняет пластовая или грунтовая вода с растворенными в ней солями, кислотами и щелочами.Процесс разделяется на два одновременных акта:Анодный: железо переходит в раствор в виде ионов, оставляя электроны в металле.
Катодный: избыточные электроны связываются деполяризаторами (кислородом или ионами водорода).
Локальные разрушения
Питтинги и КРНОбщая коррозия, распределяющаяся равномерно, легко прогнозируется при проектировании через «припуск на коррозию». Однако локальные поражения гораздо опаснее, так как они ведут к сквозным проколам при минимальной потере общей массы металла:Питтинговая коррозия: точечные поражения, уходящие вглубь стенки трубы.Коррозионное растрескивание под напряжением (КРН/SCC): возникает при сочетании агрессивной среды и механических нагрузок (давление газа, подвижки грунта). Это главная причина масштабных разрывов газопроводов.
Типы локальных разрушений:
- Язвенные: канавки на внешней стороне, обычно имеют небольшую глубину.
- Питтинговые: точечные поражения, имеющие большую глубину;
- Щелевые: появляются в соединительных зазорах деталей, быстро развиваются;
- Трещины: растут медленно до достижения критического значения, затем быстро приводят к аварии.
Для линий нефтегазовой промышленности дополнительную угрозу представляет заражение микроорганизмами. Наиболее опасно сульфатвосстанавливающие бактерии, продуцирующие сульфаты, сульфиты и большое количество сероводорода. Формирование биопленок приводит к отслаиванию защитных покрытий.
Защита магистральных трубопроводов от коррозии
Для увеличения срока службы элементов магистралей предусмотрен комплекс мер, соответствующий различным видам негативных воздействий. При укладке обустраивают дренаж, производят изоляцию соединений в зависимости от марки стали. Постоянно разрабатываются активные способы защиты трубопроводов от коррозии: снижение агрессивности среды, обработка бактерицидами газо- и нефтепроводов, введение веществ-ингибиторов.
Важную роль играют защитные покрытия трубопроводов от коррозии. Обработка химическими составами снижает электрохимическое воздействие, предотвращает формирование точечных процессов в микротрещинах. Кроме этого, внутренняя поверхность и арматура сохраняют гладкость, препятствуют образованию осадочных отложений. Промышленные отраслевые стандарты регламентируют свойства покрытий в зависимости от характеристик транспортируемой среды.
Современные методы диагностики коррозионного состояния
Эффективное управление целостностью трубопровода невозможно без точных данных о его текущем состоянии. Сегодня диагностика перешла от точечных раскопок к высокотехнологичному мониторингу.
2.1. Внутритрубная диагностика (ВТД)
Основной инструмент оператора — интеллектуальные поршни (дефектоскопы). Они движутся внутри трубы вместе с потоком продукта и используют два основных метода:
- MFL (Magnetic Flux Leakage): Метод рассеяния магнитного потока. Позволяет обнаруживать области потери металла (коррозию) по изменению магнитного поля.
- TFI (Transverse Flux Inspection): Выявляет узкие продольные трещины и дефекты сварных швов.
- UT (Ultrasonic Testing): Ультразвуковые датчики, обеспечивающие прецизионную точность измерения остаточной толщины стенки.
2.2. Бесконтактное магнитометрическое обследование (БМО)
Для участков, где запуск поршня невозможен, применяется БМО. Метод основан на регистрации магнитной памяти металла. В местах коррозионных повреждений или концентрации напряжений изменяется собственное магнитное поле трубы, что фиксируется датчиками с поверхности земли.
Ингибиторная защита и внутренняя коррозия
Внутренняя поверхность труб страдает от состава транспортируемой среды: попутной воды, сероводорода ($H_2S$) и углекислого газа ($CO_2$).
4.1. Механизм действия ингибиторов
Ингибиторы коррозии — это химические соединения, которые при введении в поток образуют на стенках трубы сверхтонкую защитную пленку (адсорбционный слой). Это блокирует доступ агрессивных агентов к металлу. Особенно критично их применение на нефтесборных сетях с высокой обводненностью.
4.2. Биокоррозия и бактерициды
Для борьбы с сульфатредуцирующими бактериями (SRB), которые буквально «поедают» металл под слоем осадков, применяются специальные бактерициды. Они подавляют жизнедеятельность микроорганизмов, предотвращая накопление сероводорода в пристеночном слое.
Ремонт и восстановление: Инновационные подходы
Когда диагностика подтверждает критический износ, принимается решение о ремонте. Современные методы позволяют избежать дорогостоящей остановки перекачки.
- Композитные муфты: На поврежденный участок наматывается высокопрочное стекловолокно с эпоксидным связующим. Это восстанавливает несущую способность трубы и герметизирует свищи.
- Шлифовка и наплавка: Для неглубоких дефектов применяется механическое удаление концентраторов напряжений с последующей заваркой.
- Переизоляция «в траншее»: Специальные комбайны очищают трубу от старого биотима и сразу наносят новую полимерную изоляцию.
Борьба с коррозией — это не разовая акция, а непрерывный цикл «Мониторинг — Защита — Анализ». Использование систем Asset Integrity Management (AIM) позволяет на основе данных ВТД и датчиков ЭХЗ прогнозировать дату возможного отказа и планировать бюджет на ремонт за 3–5 лет до возникновения аварийной ситуации. Соблюдение нормативов ЕСЗКС и внедрение цифрового мониторинга снижают риск экологических катастроф и гарантируют безаварийную эксплуатацию на срок 50 лет и более.
